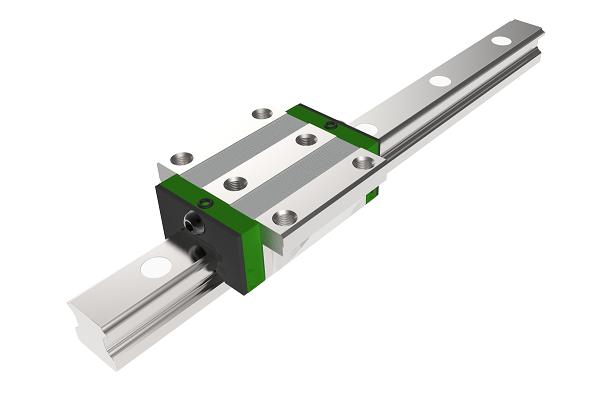

Bl-assemblaġġ il-ġdid tal-bolbering u l-assemblaġġ tal-gwida lineari ta 'sitt ringieli KUSE tiegħu ġdid, Schaeffler wera li avvanzi teknoloġiċi sinifikanti fit-teknoloġija lineari għadhom possibbli anke għal prodotti stabbiliti sew. L-assemblaġġi tal-KUSE X-life huma preċiżi ħafna u jaħdmu b’mod silenzjuż ħafna, u jippermettu l-użu tagħhom fil-magni tal-kejl
Sutton Coldfield, ir-Renju Unit, April2017.Iż-żoni li jidħlu f'assemblaġġi lineari ta 'bolbering u linji ta' gwida li jerġgħu jiċċirkolaw, jiġifieri ż-żona li fiha l-elementi tat-tidwir huma ggwidati fl-element li jġorr it-tagħbija sakemm it-tagħbija tiġi applikata kompletament, huma fatturi kritiċi għal komponenti b'ħajja limitata. Dawn iż-żoni jiżguraw li t-tagħbija tiġi gradwalment minflok tiġi applikata f'daqqa fuq l-element li jdur. Billi tejjeb id-disinn taż-żona tad-dħul fuq il-pjanċi tas-sarġ tal-ġarr, Schaeffler issa rnexxielu jżid il-klassifikazzjonijiet tat-tagħbija għall-assemblaġġi lineari tal-bolbering u tal-linji ta 'gwida KUSE ta' sitt ringieli sa 44%, skond id-daqs u d-disinn. Bħala riżultat, il-ħajja tal-klassifikazzjoni hija tliet darbiet ogħla minn dik ta 'disinji konvenzjonali. Minħabba ż-żieda sinifikanti fil-prestazzjoni, is-serje KUSE iddisinjata mill-ġdid ingħatat il-marka ta 'kwalità Schaeffler X-life.
Sa 83% imnaqqsa fl-amplitudni tal-polz
L-assemblaġġi tal-bolbering li jerġgħu jiċċirkolaw lineari ta 'sitt ringieli u l-assemblaġġi tal-linji gwida fil-kwalità tal-ħajja X għandhom livell għoli ta' riġidità u amplitudni tal-polz estremament baxxa. Issa jistgħu jintużaw ukoll f'applikazzjonijiet fejn il-livelli ta 'vibrazzjoni għandhom jinżammu minimi u fejn huma meħtieġa preċizjonijiet għoljin ħafna, per eżempju, fil-makkinarju tal-kejl. B’mod ġenerali, l-elementi li jiċċirkolaw li jerġgħu jiċċirkolaw ma jħallux li numru kostanti ta ’elementi li jduru mgħobbija kompletament ikunu preżenti fiż-żona tat-tagħbija tal-vaguni. Skond in-numru effettiv ta 'elementi li jduru fiż-żona tat-tagħbija, il-ġarr jibbilanċja d-deflessjonijiet tul il-puplesija fi gradi differenti. Dan jikkawża moviment ekwalizzanti ħafif u li jbatti fid-direzzjoni tat-tagħbija tal-ġarr. Dan it-tip ta 'moviment jissejjaħ "pulsazzjoni ta' puplesija".
Amplitudnijiet tal-impuls sa 1 µm (quċċata sa quċċata) għal ballun wieħed mhumiex komuni. Għas-sistemi l-ġodda ta 'gwida KUSE X-life, il-kontorn taż-żona tad-dħul ġie ottimizzat b'tali mod li l-pulsazzjoni tal-puplesija titnaqqas b'mod konsiderevoli, partikolarment f'tagħbijiet ogħla. Pereżempju, b'tagħbija ta '1.35 tunnellata, l-amplitudni tal-pulsazzjoni hija inqas minn 0.1 µm - tnaqqis ta' 83%.
L-ogħla riġidità u kapaċità ta 'ġarr tat-tagħbija bbażata fuq blalen

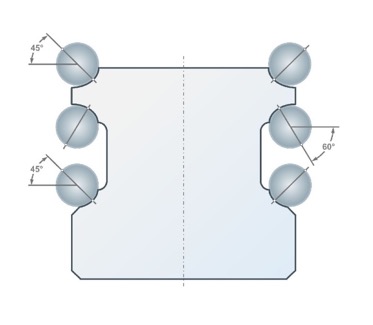

KUSE X-life linear recirculating ball bearing u guideway assemblies joffru wieħed mill-ogħla livelli ta ’riġidità u kapaċitajiet ta’ ġarr ta ’tagħbija bbażati fuq blalen għal kwalunkwe sistema ta’ gwida monorail disponibbli bħalissa fis-suq. Minflok l-erba 'ringieli ta' blalen tas-soltu, sitt ringieli ta 'blalen isostnu t-tagħbijiet: erba' ringieli ta 'blalen isostnu tagħbijiet f'direzzjoni kompressiva b'angolu ta' kuntatt ta '45 °, filwaqt li żewġ ringieli ta' blalen jappoġġjaw tagħbijiet tensili. Biex iżidu l-kapaċità ta 'ġarr tat-tagħbija tagħhom, dawn iż-żewġ ringieli ta' blalen għandhom angolu ta 'kuntatt ogħla ta' 60 °. Tagħbijiet laterali huma trasmessi minn tliet ringieli ta 'blalen. Dan l-arranġament speċifiku ta 'ringieli tal-ballun, li huwa kombinazzjoni ta' arranġament 'X' u 'O' b'angoli ta 'kuntatt ta' 45 ° u 60 °, jagħmel id-disinni tal-KUSE X-life perfetti għal direzzjonijiet ta 'tagħbija kkombinati. Meta mqabbel ma 'assemblaġġi ta' bolbering u linji ta 'gwida li jirriċirkulaw lineari b'erba' ringieli, ir-riġidità magħquda tista 'tiżdied bi 15% bħala medja. Flimkien mal-pulsazzjoni ta ’puplesija baxxa ħafna, KUSE X-life ta’ sitt ringieli li jerġgħu jiċċirkolaw lineari u assemblaġġi ta ’gwida huma partikolarment adattati għal applikazzjonijiet ta’ preċiżjoni għolja fil-produzzjoni tal-elettronika, produzzjoni tal-moffa, mikroskopija u ottika, kif ukoll għal applikazzjonijiet li jeħtieġu kapaċità ta 'ġarr ta' tagħbija għolja u prestazzjoni operattiva.
